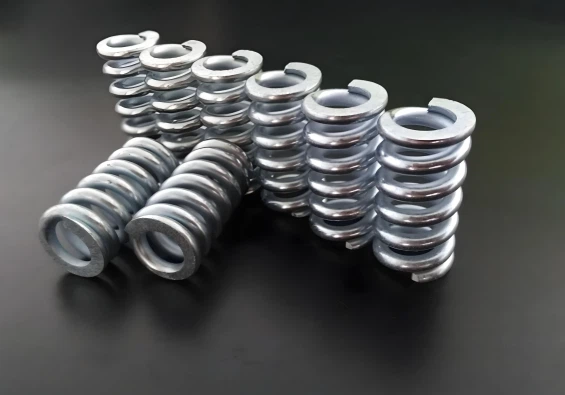

티타늄 합금 스프링과 일반 스프링의 차이

기계 시스템에서 필수적인 탄성 요소로서 스프링은 충격 흡수, 에너지 저장 및 모션 제어와 같은 핵심 기능을 수행합니다. 자동차 서스펜션에서 항공 우주, 의료 기기에서 일상 품목에 이르기까지 스프링 성능은 장비의 효율성과 수명에 직접적인 영향을 미칩니다. 전통적인 강철 스프링이 지배적이지만, 고유 한 재료 특성 덕분에 티타늄 합금 스프링이 고급 제조에서 점차 떠오르고 있습니다.

물질 성격 : 밀도와 강도 사이의 갈등

밀도 차이 : 가벼운 혁명

주로 TC4 티타늄 합금 (TI-6AL-4V)으로 만들어진 티타늄 합금 스프링은 4.5g/cm³, 스틸 스프링 (7.8g/cm³)의 밀도는 약 60%입니다. 이는 같은 부피의 경우 티타늄 합금 스프링이 체중을 40%이상 줄일 수 있음을 의미합니다. 예를 들어, 경주 용 자동차 서스펜션 시스템에서 티타늄 합금 스프링의 가벼운 설계는 차량의 무게 중심을 낮추고 취급 안정성을 향상시킵니다. 항공 우주에서는 모든 무게를 절약하면 연료 소비가 향상되고 부하 용량이 증가합니다.

강도 비교 : 최소 성취의 설계 철학

밀도가 낮음에도 불구하고 티타늄 합금은 일반 강철보다 훨씬 더 인장 강도를 가지고 있습니다. TC4 티타늄 합금은 900-1100 MPa의 인장 강도를 자랑하는 반면, 일반적인 탄소강 스프링은 일반적으로 800-1000 MPa입니다. 더 중요한 것은 티타늄 합금은 강철의 절반에 불과한 탄성 계수 (약 110 gpa)를 가지고 있습니다. 이를 통해 티타늄 합금 스프링은 동일한 하중에서 턴 또는 더 작은 직경을 더 적게함으로써 부피가 더 줄어 듭니다.



성능 차이 : 내구성과 환경 적응성의 혁신

부식 저항 : 도금이 필요없는 자연 보호

일반적인 강철 스프링은 습하거나 짠 환경에서 녹슬기 쉽고 아연 도금 및 크롬 도금과 같은 표면 처리가 필요합니다. 그러나 도금 분해는 여전히 부식으로 이어질 수 있습니다. 그러나, 조밀 한 표면 산화물 필름 (TIO)의 존재로 인해, 티타늄 합금은 스틸 스프링의 50% 감소와 비교하여 표준 소금 스프레이 시험에서 피로 수명이 4% 감소하는 것을 나타낸다. 이 숙박 시설은 티타늄 합금 스프링을 해양 공학 및 화학 장비에 이상적인 선택으로 만듭니다. 예를 들어, 심해 프로브의 스프링 요소는 추가 보호없이 안정적으로 작동 할 수 있으며 장기간 작동 할 수 있습니다.

피로 저항 : 고주파 진동에서 오래 지속되는 성능

스프링은 교대 스트레스 하에서 피로 균열이 발생하기 쉽지만, 티타늄 합금 (약 500 MPa)의 피로 한계는 일반 강철 (약 300 MPa)보다 상당히 높습니다. 피로 테스트에서 자동차 서스펜션 시스템을 시뮬레이션하는 경우 티타늄 합금 스프링은 파손되지 않고 1 천만 회 이상을 견딜 수 있으며 스틸 스프링은 5 백만주기 후 성능 저하를 경험합니다. 또한, 티타늄 합금은 낮은 탄성 히스테리시스 손실 및 높은 에너지 회복 효율을 나타내므로 경주 충격 흡수기와 같은 빠른 반응이 필요한 응용 분야에 적합합니다.

공명 주파수 : 고주파 진동의 천적

티타늄 합금의 저밀도와 높은 탄성 계수의 조합은 스프링이 강철 스프링보다 30% -50% 높은 공진 주파수를 가질 수있게합니다. 이 속성은 정밀 기기에서 특히 중요합니다.



응용 시나리오 : 고급 제조에서 차별화 된 선택

교통 : 성능과 효율성의 이중 추구

경주 용 자동차 및 고성능 자전거 : 티타늄 합금 스프링의 가벼운 설계는 차량의 튀어 나오지 않는 질량을 줄여 가속 및 기동성을 향상시킵니다. 예를 들어, F1 레이싱 카 서스펜션 시스템에서 티타늄 합금 스프링을 사용하면 랩 타임이 0.2 초 줄어 듭니다.

항공 우주 엔진 : 티타늄 합금 스프링은 고온 및 고압 환경에서 강철 스프링에 비해 탁월한 열과 부식 저항을 제공하여 밸브 메커니즘의 장기적이고 안정적인 작동을 보장합니다.

전기 자동차 : 범위를 확장하려면 전기 자동차가 시급히 체중을 줄여야하므로 티타늄 합금 스프링을 배터리 팩 서스펜션 시스템에 선호하는 솔루션입니다.

의료 : 생체 적합성의 독특한 장점

비 독성, 비자 성 특성 및 체액의 부식에 대한 내성으로 인해 티타늄 합금 스프링은 정형 외과 고정 장치의 맥박 조정기 리드 스프링 및 탄성 요소와 같은 이식 가능한 의료 기기에 널리 사용됩니다. 그들의 생체 적합성은 강철 스프링의 생체 적합성을 훨씬 능가하여 금속 이온 방출로 인한 염증 반응을 방지합니다.

산업 장비 : 가혹한 환경의 안정성

화학 반응기 및 해양 시추 플랫폼과 같은 부식성이 높은 환경에서 티타늄 합금 스프링의 부식 저항은 유지 보수 비용을 크게 줄일 수 있습니다.



비용 효율성 : 장기 경제 이익

초기 비용 : 티타늄 프리미엄의 도전

티타늄 합금 스프링의 원료 비용은 스틸 스프링의 5-8 배이며 가공도 더 어렵습니다 (특수 장비 및 공정이 필요).

수명주기 비용 : 유지 보수 및 수명 균형

초기 투자가 높을수록 티타늄 합금 스프링의 부식 및 피로 저항은 유지 보수 빈도 및 교체 비용을 크게 줄입니다.



티타늄 합금 스프링과 기존 스프링의 차이점은 본질적으로 전통적인 산업에 힘을 실어주는 재료 과학의 발전의 결과입니다. 가벼운 설계에서 내구성 향상, 고주파 진동 제어에서 생체 적합성에 이르기까지 티타늄 합금 스프링은 고급 제조의 성능 경계를 재정의하고 있습니다.
